使用 endfloat 宏包将浮动的图表放在文章末尾

许多期刊在投稿的时候要求作者将图表等大块内容与正文分开、放在文章末尾。通常来说，我们只能将本来放在正文中的插图、插表代码挪到文章末尾；然后再用交叉引用，说明图表的作用。

这样固然可以实现需要的效果，但是改变了行文的习惯，也不符合 LaTeX「内容与格式分离」的哲学。

McCauley 等人的 endfloat 宏包改变了 LaTeX 处理浮动体的流程，能够比较简单地将图表这些浮动体延迟到文章末尾输出——只需要简单的配置，不需要改变行文习惯。

基本用法

endfloat 宏包现在只支持 LaTeX2e 了，所以 LaTeX 2.09 的用户只能去找它的旧版本用。实际上，LaTeX 2.09 是一个早就被迭代掉的版本，最好还是不要用了。

和大多数 LaTeX 宏包的用法一样，调用 endfloat 宏包只需要在导言区使用 \usepackage 命令就可以了。

\usepackage[options]{endfloat}

一个简单而完整的例子是：

\documentclass{article}
\usepackage{graphicx}
\usepackage{endfloat}
\usepackage{mwe}
\begin{document}
\lipsum[1-5]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-a}
\caption{Dummy Figure A}\label{fig:example-image-a}
\end{figure}

\lipsum[6-10]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-b}
\caption{Dummy Figure B}\label{fig:example-image-b}
\end{figure}

\lipsum[11-15]
\end{document}

这里，mwe 宏包和 \lipsum 命令是用来产生无意义的测试文字的，实际使用时可以删掉；example-image 则是 mwe 宏包提供的示例图片。

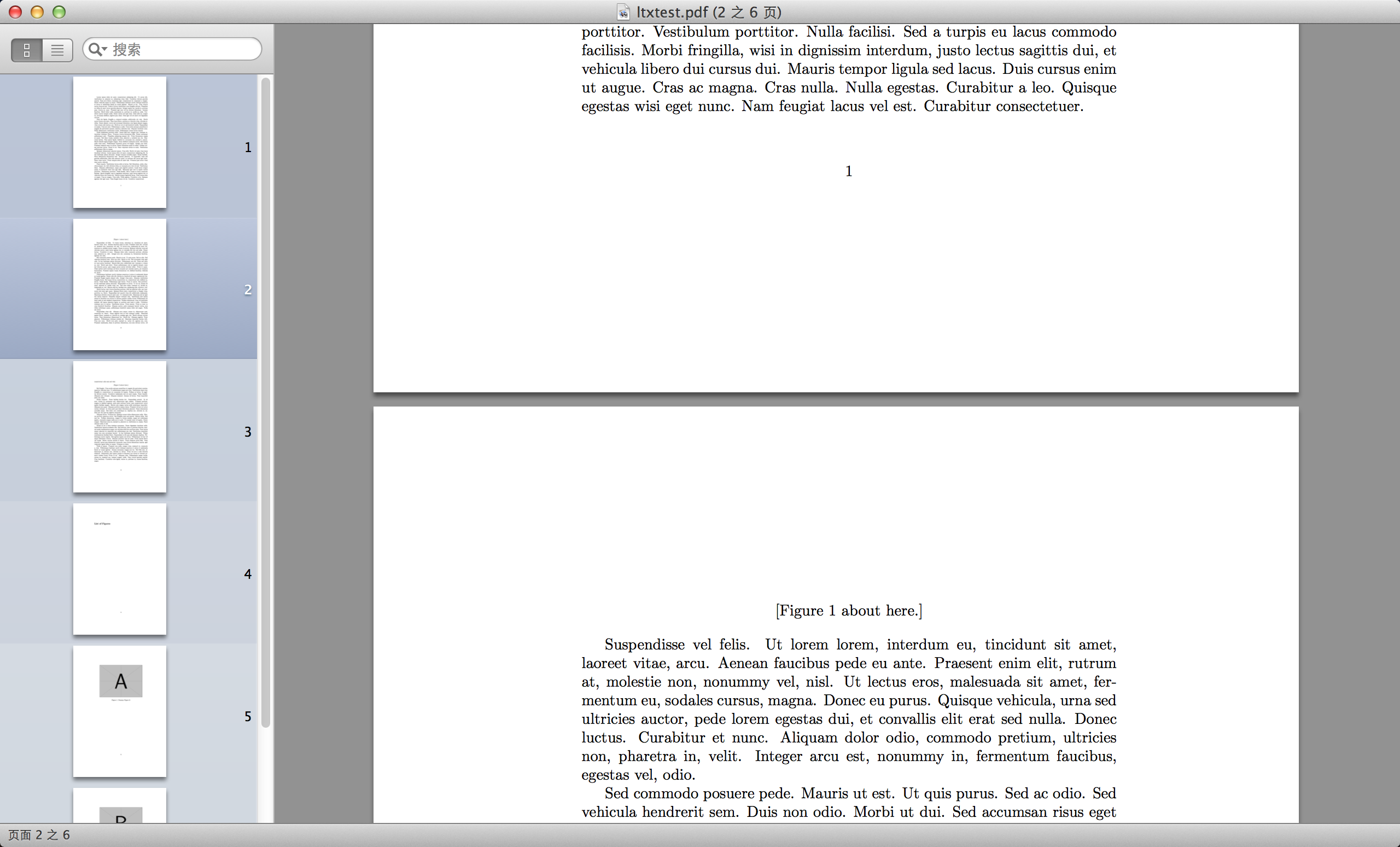

编译以上代码的结果可见：

由左侧缩略图可见，两个浮动体都被放在了文章最末尾输出；正文部分可见，在原本图片的位置生成了「Figure 1 about here.」的说明文字；此外，在输出图片之前，还自动调用了 \listoffigures，生成图片清单。

配置选项

图表清单

默认情况下，endfloat 宏包会调用 \listoffigures 和（或） \listoftables 生成图表清单。这些行为由以下几个选项控制：

1. figlist / nofiglist：互补选项，默认打开 figlist，即输出图片清单；
2. tablist / notablist：互补选项，默认打开 tablist，即输出表格清单；
3. lists / nolists：互补选项，同时控制图表的清单，默认效果相当于打开了 lists 选项。

因此，如果你不想要上述例子中的图片清单，或者想手工用 \listoffigures 将图片清单放在其他位置，可以打开 nofiglist 选项。也就是：

\documentclass{article}
\usepackage{graphicx}
\usepackage[nofiglist]{endfloat}
\usepackage{mwe}
\begin{document}
\lipsum[1-5]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-a}
\caption{Dummy Figure A}\label{fig:example-image-a}
\end{figure}

\lipsum[6-10]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-b}
\caption{Dummy Figure B}\label{fig:example-image-b}
\end{figure}

\lipsum[11-15]
\end{document}

图表章节标题

在输出图表的之前，有时我们也需要给一个章节标题，表示「从这儿开始都是图片」之意。同样，endfloat 宏包提供了一组选项控制：

1. fighead / nofighead：互补选项，默认打开 nofighead，即不输出图片章节标题；
2. tabhead / notabhead：互补选项，默认打开 notabhead，即不输出表格章节标题；
3. heads / noheads：互补选项，同时控制图表的章节标题，默认效果相当于打开了 noheads 选项。

如果你想要 endfloat 宏包为你输出图片标题，可以这么做：

\documentclass{article}
\usepackage{graphicx}
\usepackage[fighead]{endfloat}
\usepackage{mwe}
\begin{document}
\lipsum[1-5]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-a}
\caption{Dummy Figure A}\label{fig:example-image-a}
\end{figure}

\lipsum[6-10]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-b}
\caption{Dummy Figure B}\label{fig:example-image-b}
\end{figure}

\lipsum[11-15]
\end{document}

图表标记

前文提到，使用 endfloat 宏包之后，原本应当防止图表的地方，会自动生成一个记号。这个行为由 markers / nomarkers 这一组互补的选项控制：默认打开 markers 选项，即生成这样的标记。如果你不想要，可以用 nomarkers 关掉。

不处理图片或不处理表格

默认情况下，endfloat 宏包会将图表都延迟在文章末尾输出。如果你只想处理图片，或者只想处理表格的话，可以用下面一组选项来控制：

1. tablesonly：只处理表格，图片保持原样；
2. figuresonly：只处理图片，表格保持原样。

图表的顺序

同时延迟输出图表的情况下，endfloat 宏包会先输出图片，然后再输出表格。如果你想改变这个顺序，可以用下面的选项：

• figuresfirst / tablesfirst：控制图表输出的顺序，默认打开 figuresfirst，即先输出图片，再输出表格。

注意，当启用了 tablesonly 或者 figuresfirst 的时候，这两个选项就没有意义了。

修改 endfloat 宏包的默认行为

endfloat 宏包虽好，但是人类的需求多种多样，总有它满足不了的时候。对于 endfloat 宏包来说，比较集中的问题就是记号的样式、还有图表章节标题的内容；此外，默认情况下，endfloat 宏包会将图表一页放一个，有时我们也会希望将几个图表放在同一页上。

记号样式的修改

记号的样式定义在 \xxxplace 这个宏里。比如，针对图片，我们就要修改 \figureplace 这个宏的定义。

比如下面的代码：

\documentclass[UTF8]{ctexart}
\usepackage{graphicx}
\usepackage{endfloat}
\usepackage{mwe}

\renewcommand{\figureplace}{\begin{center}
  [\figurename~\thepostfigure. 在这里]
\end{center}}

\begin{document}
\lipsum[1-3]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-a}
\caption{Dummy Figure A}\label{fig:example-image-a}
\end{figure}

\lipsum[4-6]
\begin{figure}[!htb]
\centering
\includegraphics[width = 0.8\linewidth]{example-image-b}
\caption{Dummy Figure B}\label{fig:example-image-b}
\end{figure}

\lipsum[7-9]
\end{document}

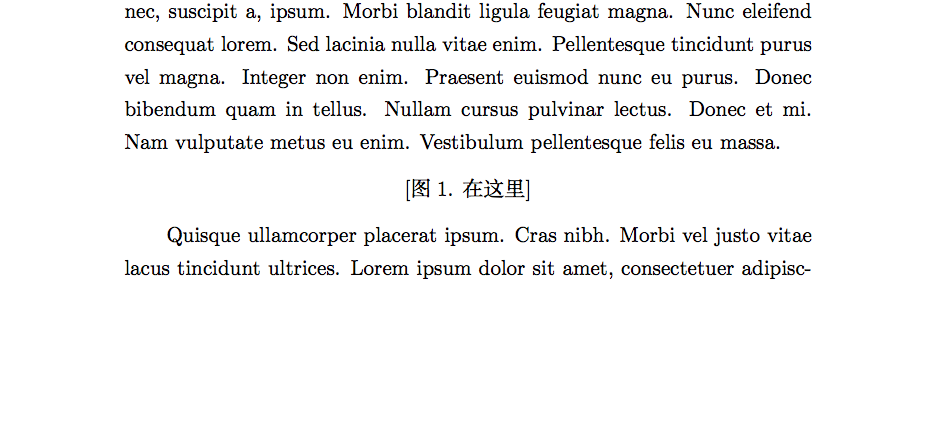

在这里，\figurename 为人熟知，是图片标题的 label 内容；在 ctexart 文档类中，它是「图」。\thepostfigure 则记录了相应的编号。

修改图表章节标题的内容

当启用 fighead 或 tabhead 时，在输出图表之前，就会打印相应的章节标题，提示接下来的内容。endfloat 的默认会打印「Figures」和「Tables」。

实际上，这两个标题的内容，分别存储在 \figuresection 和 \tablesection 两个宏当中。因此，如果想修改章节标题的内容，只需要修改这两个宏就好了。比如：

\renewcommand{\figuresection}{本文的插图}
\renewcommand{\tablesection}{本文的表格}

使多个图表能够放在同一页面上

endfloat 宏包默认让每个图表独占一页，有时我们不希望这样，而希望保持原有的特性。

实际上，endfloat 宏包会在输出每个浮动体之后，调用 \efloatseparator 命令。默认情况下，这个命令被定义为 \clearpage。也就是说，输出浮动体之后，立即刷新到下一页；这就是 endfloat 宏包默认让每个图表独占一页的底层原因。

如果我们想要一页同时能够容纳多张图表（就像没有引入 endfloat 宏包时，浮动体排在中文中那样），只需要将 \efloatseparator 修改为 \relax 即可：

\renewcommand{\efloatseparator}{\relax}
